Все ВЧ УМ имеют широкополосную схему и могут выпускаться как в нелинейном исполнении, так и с линейным усилительным трактом. Линейные УМ в частности применяются в установках магнитно-резонансной томографии (МРТ) и схожих системах. Основные электрические характеристики 1. Рабочая частота, МГц 63,85 MГц ± 0,2 2. Номинальная выходная мощность, не менее, кВт 1 1 3. Отклонение амплитудной характеристики от линейной, не более, дБ 1 1, 2 4. Относительный уровень гармонических составляющих выходного сигнала, не более, дБ минус 20 1, 2 5. Номинальный уровень входного ВЧ сигнала, дБм 0  0,5 1, 3 6. Входной и выходной импеданс, Ом 50 7. КСВн ВЧ входа, не более 2 8. Допустимый КСВн ВЧ нагрузки, не более 3 9. Режим работы импульсный 10. Длительность радиоимпульса, не более, мс 100 11. Скважность эффективная, не менее 2 12. Время нарастания/спада амплитуды РИ, не более, нс 500 1, 4 13. Шум, не более, дБ/Гц минус 154 1, 5

Модуль представляет собой изделие, в котором транзисторы и печатные платы закреплены на основании из медной плиты толщиной 10 мм методом пайки. Это обеспечивает максимально достижимый теплосъем по сравнению с классическим вариантом крепления винтами. В модулях имеется встроенная схема температурной защиты и внешней блокировки ВЧ тракта. питание - 10...50 V; вход - 12 mW; выход - 500 (600 max) W, 50 Ом; КПД - до 78% Модули PD сняты с серийного производства, но доступны к заказу. В генераторах Plasma GK на замену им пришли модули серии MAG

HFP серийно выпускает циркуляторы с волновым сопротивлением 50 и 75 Ом. КСВн не более 1,2. Диапазон рабочих температур от -25°С до +75°С.

ВЧ генераторы HFP Plasma GK - следующая после G20 серия генераторов. Отличительная особенность ВЧ генераторов GK - ключевые выходные каскады и цифровое возбуждение. ВЧ генераторы GK обладают повышенным КПД и абсолютной надежностью при работе на любую газоразрядную, ионно - плазменную нагрузку. Благодаря уникальной системе автоматики с адаптивно регулируемым питанием генераторы могут работать на нагрузку с любым КСВн и любой фазой отражения включая точки х.х. и к.з. в режиме непрерывной немодулированной мощности неограниченное время. ВЧ генераторы HFP Plasma GK обладают развитым функционалом, интуитивно понятным интерфейсом управления с передней панели на основе цветного графического дисплея, полнофункциональным дистанционным управлением - порт RS485 протокол MODBUS (подробно) и аналоговый порт А-25. ВЧ генераторы HFP Plasma GK строятся на основе генераторно-усилительных модулей серии MAG.

HFP серийно выпускает вентили с волновым сопротивлением 50 и 75 Ом. КСВн не более 1,2. Диапазон рабочих температур от -25°С до +75°С.

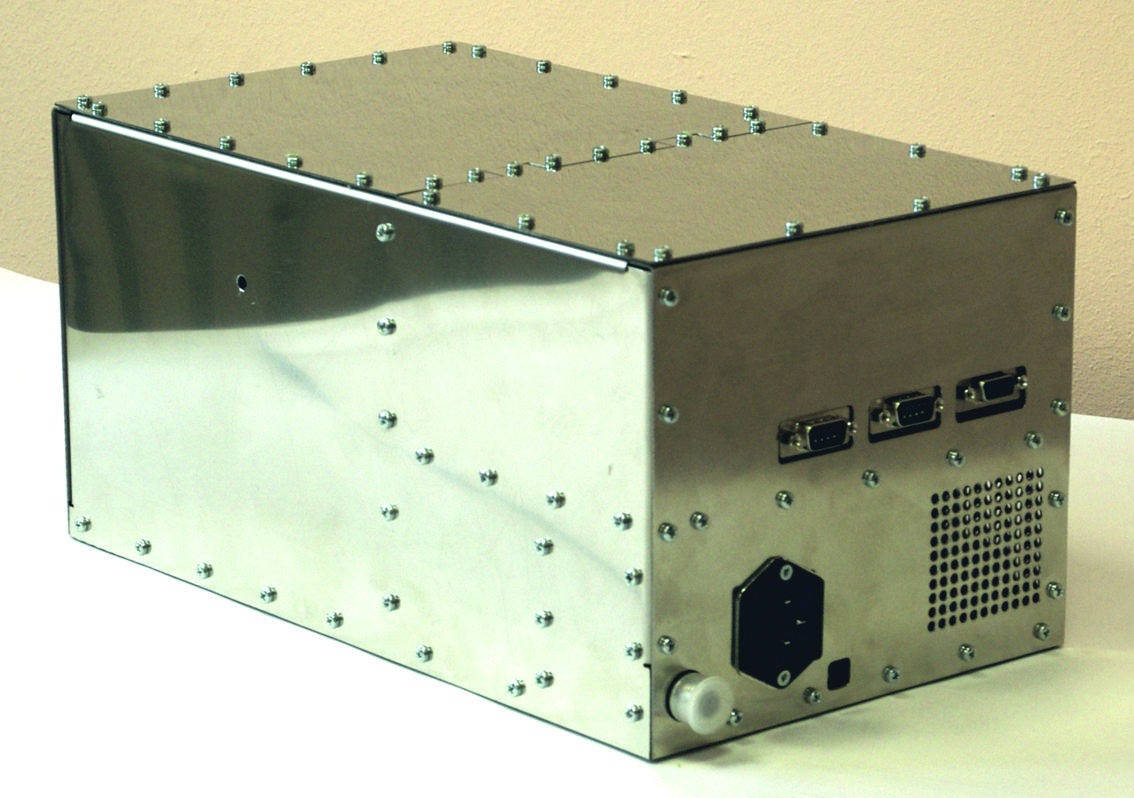

СУ предназначены для обеспечения штатной работы ВЧ генераторов с ак-тивным выходным сопротивлением 50 Ом на нагрузки с комплексным входным импедансом, к числу которых относятся (перечень не полный): ‒ технологические установки ионно-плазменной обработки материа-лов; ‒ газовые лазеры; ‒ ионно-плазменные электрические ракетные двигатели; ‒ технологические установки ВЧ нагрева, в том числе ICR нагрева плазмы в установках ТОКАМАК; ‒ разгонные секции ускорителей заряженных частиц; ‒ научные установки исследования физики поля и плазмы. СУ обеспечивают настройку согласования в ручном режиме с визуальным отображением остаточного импеданса на диаграмме Вольперта – Смита выво-димой на экран подключенного к СУ внешнего ПК. Управление элементами настройки СУ осуществляется или с внешнего ПК или простыми сухими контактами через специальный разъем. Подключение внешнего ПК осуществляется через порт RS-485. СУ обеспечивают работу с сигналом, как в непрерывном режиме, так и в режиме амплитудной модуляции.
